7 tommer IPS Display fordele og funktioner

Bred betragtningsvinkel og præcis farve

IPS-panelet giver en 178 graders bred betragtningsvinkel, hvilket sikrer ensartet farve og kontrast mellem billeder og videoer fra enhver retning. Dette er især vigtigt for programmer med multi-brugermiljøer eller ændringer i skærmorientering.

Klart display med høj opløsning

Skærmopløsning: 1024 × 600; Billede fint Tekst klar. Det kan også anvendes på sådanne steder som indlejret system, industrielt kontrolpanel, bildisplay, og det elektroniske forbrugerprodukt osv.

Høj lysstyrke og høj kontrast

Lysstyrken kan nå op til 400 cd/m2 og kontrastforholdet er 800:1. Den er stadig klar og synlig i miljøer med stærkt lys, forbedrer læsbarheden og er velegnet til udendørs eller semi-udendørs anvendelsesscenarier.

Holdbarhed og lang levetid

Vores 7 tommer IPS TFT-skærm er testet meget strengt, og den kan arbejde hele dagen og natten uden at stoppe i 50000 timer. Stabil struktur; reducere døde pixel, ridse, falme og imødekomme efterspørgslen efter industriel/kommerciel langsigtet brug.

Energibesparelse og lavt-strømforbrug

Skærmens lave strømforbrug kan reducere maskinens samlede energiforbrug, hvilket er særligt vigtigt for stor-implementering og masseindkøb.

Tilpasningsmuligheder

Understøtter tilpasning af RGB, LVDS, SPI-grænseflader samt baggrundslysfarve, berøring (valgfrit) og installationsmetode til forskellige kunders projektkrav.

parameter

Ingen	Punkt	Specifikation	Enhed
1	Panelstørrelse	7"	tomme
2	Antal pixel	1024xRGB(3)x600	pixels
3	Aktivt område	154.21(H)x85.92(V)	mm
	Pixel Pitch	0.1506(H)x0.1432(V)	mm
5	Dispositionsdimension	164.9(W)x100(H)x5.6(D)	mm
6	Antal farver	16.7M
7	Visningstilstand	Normalt sort
8	Visningsretning	ALLE
9	Visningsformat	RGB lodret stribe
10	Luminans (cd/m^2)	350(TYP.)	nit
11	Kontrastforhold	800(TYP.)
12	Overfladebehandling	Anti-blænding
13	Interface	LVDS
14	Baggrundsbelysning	Hvid LED
15	Driftstemperatur	-20-70	grad
16	Opbevaringstemperatur	-30-80	grad

Interface definition

Pin nr.	Symbol	Type	Fungere
1	VCOM	P	Fælles spænding
2	VDD	P	Digital magt
3	VDD	P	Digital magt
4	NC		Tilslut ikke
5	HVILE	l	Global nulstillingsstift. Aktiv lav for at gå ind i nulstillingstilstand. Foreslå at forbinde med et RC-nulstillingskredsløb for stabilitet. Træk normalt højt.(R=10KΩ,C=0.1μF)
6	STBYB	l	Standby-tilstand, træk normalt højt STBYB="1", normal drift STBYB="0",timingskontrol, kildedriveren vil dreje slukket, alt output er højt-Z
	GND	P	Jord
8	RXINO-	l	Negative LVDS differentielle datainput
9	RXINO+	l	Positive LVDS differentielle datainput
10	GND	P	Jord
11	RXIN1-	l	Negative LVDS differentielle datainput
12	RXIN1+	l	Positive LVDS differentielle datainput
13	GND	P	Jord
14	RXIN2-	l	Negative LVDS differentielle datainput
15	RXIN2+	l	Positive LVDS differentielle datainput
16	GND	P	Jord
17	RXCLKIN-	l	Negative LVDS differentielle clock-indgange
18	RXCLKIN+	l	Positive LVDS differentielle clock-indgange
19	GND	P	Jord
20	RXIN3-	l	Negative LVDS differentielle datainput
21	RXIN3+	l	Positive LVDS differentielle datainput
22	GND	P	Jord
23	NC		Tilslut ikke
24	NC		Tilslut ikke
25	GND	P	Jord
26	NC		Tilslut ikke
27	DIMO/NC	o	Baggrundsbelysning CABC controller signaludgang
28	SELB	l	Vælg 6bit/8bit tilstand H:6bit/L:8bit
29	AVDD	P	Strøm til analogt kredsløb
30	GND	P	Jord
31	LED-	P	LED katode
32	LED-	P	LED katode
33	L/R	l	Horisontal inversion
34	U/D	l	Lodret inversion
35	VGL	P	Negativ effekt til TFT
36	CABCEN1/NC	P	Baggrundslys styresignal Note 2
37	CABCENO/NC	P	Baggrundslys styresignal Note 2
38	VGH	P	Positiv kraft til TFT
39	LED+	P	LED anode
40	LED+	P	LED anode

7 tommer høj opløsning IPS Display produktionsproces

Råvareinspektion - alle paneler og komponenter gennemgår en streng kvalitetsinspektion, når de kommer ind på fabrikken.

PCB-montering - ved hjælp af avancerede SMT-produktionslinjer til høj-præcisionsmontering af driverkort.

Modul montering, bind LCD-panelet til baggrundsbelysning og berøringslag (valgfrit) præcist.

Funktionstest - Alle skærme er blevet fuldt testet på deres lysstyrke, kontrast, farvenøjagtighed, samt om de har problemer med berøringsfølsomheden, hvis den indeholder en berøringsfunktion.

Emballage og transport - emballage er anti-statisk og støvtæt. Pakken skal også have kollisionsbeskyttelse, så vi sikkert kan sende den.

Standardiserede produktionsprocesser sikrer ensartethed og pålidelighed af bulkordrer.

Specifikationer

7 tommer IPS Touch LCD Display produktionskapacitet

Fabrikken er udstyret med fuldautomatiske SMT-overflademonteringslinjer, præcisionsbindingsudstyr og avancerede testinstrumenter med en månedlig produktionskapacitet på over 100.000 enheder, som kan opfylde behovene for store-ordrer og samtidig sikre produktkvalitet og leveringscyklusser.

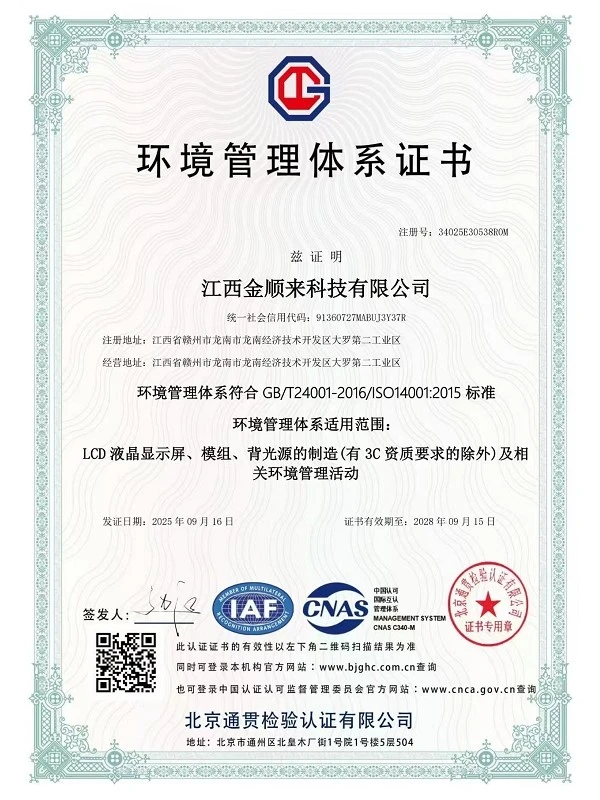

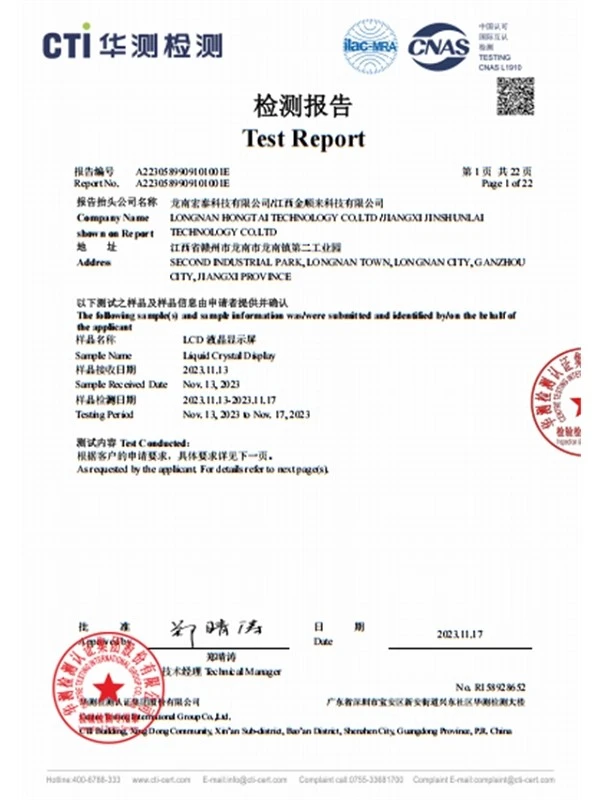

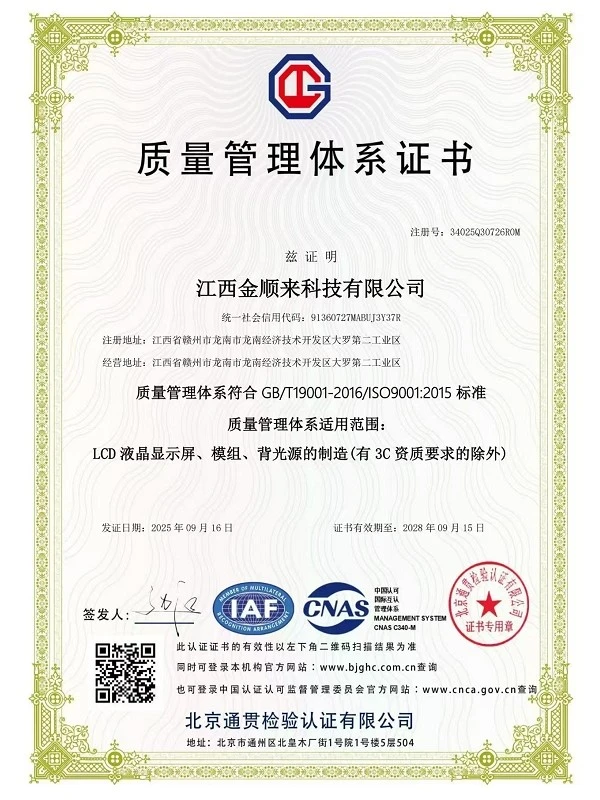

Certificering og overholdelse

Vores 7-tommer IPS LCD-skærm har bestået flere internationale certificeringer:

CE-certificering- europæiske sikkerheds- og kvalitetsstandarder.

RoHS-certificering – Begrænsning af farlige stoffer, miljøbeskyttelse og sikkerhed

FCC-certificering - Overholdelse af elektromagnetisk interferens

Disse certificeringer sikrer, at produkter opfylder globale sikkerheds-, miljø- og ydeevnekrav

FAQ

Q1: Kan berøring føjes til skærmen?

A: Selvfølgelig tilbyder vi kapacitive eller resistive berøringsmuligheder.

Q2: Hvilke grænseflader understøttes?

A: Standardgrænseflader inkluderer RGB, LVDS, SPI og kan også tilpasses efter kundens behov.

Q3: Hvad er leveringscyklussen for store ordrer?

A: Standardordrer (op til 5000 enheder) har en leveringstid på 2-4 uger og kan fremskyndes efter behov.

Q4: Kan vi give prøver først?

A: Sikker på, støtte prøveevaluering og test, før du bekræfter store ordrer.

Q5: Hvordan sikrer man konsistens i masseproduktion?

A: Hver skærm gennemgår fuld funktionstest, og udfører strengt lysstyrke, farvekalibrering og berøringsdetektion for at sikre stabil kvalitet af bulkprodukter.
